Hệ thống chống máy bay không người lái PTC-XD-PRO
Hệ thống chống máy bay không người lái PTC-XD-PRO được thiết kế đặc biệt để lắp đặt ngoài trời cố định, tích hợp khả năng phát hiện và gây nhiễu UAV tiên tiến. Giải pháp toàn diện này thực hiện đồng thời việc tìm kiếm và định vị hướng đa mục tiêu, cho phép định vị và theo dõi quỹ đạo chính xác của cả máy bay không người lái mục tiêu và phi công của chúng.
Bằng cách sử dụng công nghệ chặn sóng vô tuyến phức tạp và công nghệ chặn hiện đại, hệ thống này sẽ cắt đứt hiệu quả việc truyền video, điều khiển từ xa và liên kết điều hướng của UAV, buộc các máy bay không người lái trái phép phải quay trở lại điểm xuất phát hoặc hạ cánh ngay lập tức. Khi được tích hợp với thiết bị gây nhiễu tùy chọn, nó cung cấp khả năng bảo vệ không phận ở độ cao thấp hoàn toàn với khả năng giám sát nâng cao cho các khu vực được bảo đảm.
Ứng dụng
Lý tưởng cho an ninh ở độ cao thấp trong các tình huống đa dạng bao gồm bảo vệ sự kiện quy mô lớn, tuần tra an ninh công cộng, phòng thủ biên giới, chi tiết bảo vệ VIP, khu quân sự, cơ sở điện và hóa dầu cũng như an ninh sân bay. Hệ thống hoạt động ngoại tuyến như một đơn vị độc lập, cung cấp các tùy chọn triển khai linh hoạt và cung cấp khả năng phản hồi nhanh chóng để đáp ứng các yêu cầu hoạt động khác nhau.
Thông số kỹ thuật hệ thống phát hiện

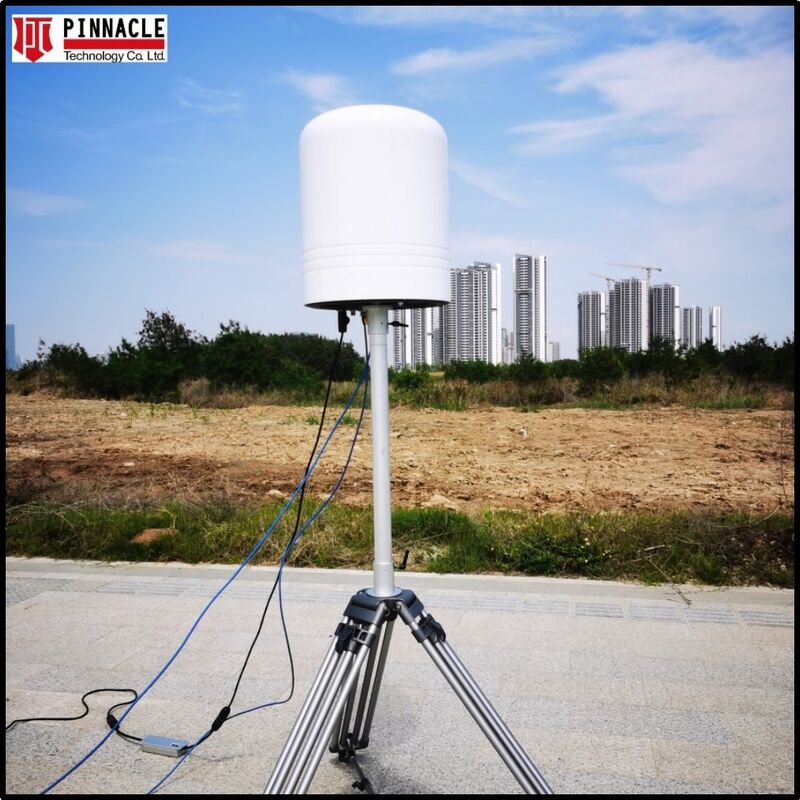

Mô-đun phát hiện thụ động
| tham số | Đặc điểm kỹ thuật |
|---|
| Người mẫu | PTC-UAV-D2C |
| Dải tần số | 100 MHz - 6GHz |
| Phạm vi phát hiện | 1-5 km |
| Độ nhạy phát hiện | ≥ -95dBm (25kHz) |
| Hướng tìm độ chính xác | Di chuyển 10°, Lơ lửng 3° |
| Chỉ đạo định hướng | Đa hướng 360° |
| Điều chế được hỗ trợ | FM, 2FSK, 4FSK, GFSK, MSK, BPSK, QPSK, 16QAM, 64QAM, OFDM, DSSS, FHSS |
| Phát hiện đồng thời | ≥10 máy bay không người lái |
| Tần số chính | 433 MHz (Tùy chỉnh), 910 MHz, 1.2GHz (Tùy chỉnh), 1.4GHz, 2.4GHz, 5.2GHz, 5.8GHz |
| Chiều cao phát hiện | 0-1000m |
| Độ chính xác định hướng | 1,0° (RMS) |
| Tiêu thụ điện năng | 15W |
| Định vị chính xác | Máy bay không người lái 10m, Phi công 10m |
| Thời gian phát hiện | 3s |
| Thời gian làm mới | 3s |
| Tỷ lệ phát hiện thành công | ≥97% |
| Nhiệt độ làm việc | -40°C đến +70°C |
| Nguồn điện | AC 110V-240V |
| Kích thước | Φ600mm * H420mm (±2mm) |
| Cân nặng | 30kg |
Các mẫu máy bay không người lái tương thích
DJI, Autel, Parrot, 3DR, Skydio, Fimi, Yuneec, Swellpro, Aee, Futaba, Hubson, Zhendi, máy bay không người lái Wi-Fi và máy bay không người lái DIY (truyền hình ảnh tương tự)
Khả năng phát hiện
- Phát hiện và nhận dạng máy bay không người lái:Phát hiện và xác định thương hiệu, mẫu mã, tần suất và thông số kỹ thuật của máy bay không người lái xâm lược
- Định vị máy bay không người lái:Định vị máy bay không người lái dòng DJI với dữ liệu vị trí theo thời gian thực bao gồm kinh độ, vĩ độ, góc phương vị, khoảng cách, tốc độ và độ cao
- Định vị thí điểm:Theo dõi các vị trí thí điểm cho máy bay không người lái DJI (các mẫu Air, Mini, FPV, Avata) với dữ liệu vị trí theo thời gian thực
- Tìm hướng UAV:Hỗ trợ tìm hướng đồng thời cho ≥3 mục tiêu với hiển thị góc phương vị theo thời gian thực trên bản đồ điện tử
- Chức năng RID:Nhận và giải mã thông tin ID từ xa cho máy bay không người lái có khả năng phát sóng RID
- Quét phổ:Phân tích phổ 100 MHz-6GHz với biểu đồ phổ và hiển thị thác nước
- Nhận dạng duy nhất:Nhận dạng số sê-ri duy nhất cho máy bay không người lái dòng DJI
- Các biện pháp đối phó tích hợp:Tự động gây nhiễu sau khi nhận dạng máy bay không người lái
- Theo dõi đa mục tiêu:Định vị và theo dõi đồng thời nhiều máy bay không người lái với màn hình quỹ đạo bay
- Tích hợp API:Giao diện tiêu chuẩn để tích hợp dữ liệu với hệ thống quản lý
- Thư viện mô hình WiFi:Phát hiện nâng cao cho máy bay không người lái có tín hiệu WiFi
- Bản đồ điện tử:Hỗ trợ lập bản đồ AMap, Baidu và Google (ngoại tuyến)
- Thiết kế tích hợp:Cài đặt hợp lý với kiến trúc hệ thống thống nhất
Tính năng hệ thống
- Phạm vi mở rộng:Tìm hướng lên tới 4km trong môi trường mở
- Vùng phủ sóng tần số rộng:Khả năng tìm hướng UAV 400 MHz-6GHz
- Hoạt động thụ động:Không phát thải điện từ, vận hành thân thiện với môi trường
- Sẵn sàng 24/7:Hoạt động liên tục trong điều kiện điện từ phức tạp và thời tiết khắc nghiệt
- Bảo hiểm 360°:Phát hiện toàn diện trên toàn bộ vùng trời được bảo vệ
- Danh sách đen/trắng:Phân biệt giữa máy bay không người lái hợp tác và không hợp tác (mô hình DJI)
- Cảnh báo xâm nhập:Cảnh báo bằng âm thanh và hình ảnh khi phát hiện máy bay không người lái
- Phát lại quỹ đạo:Phân tích dữ liệu chuyến bay lịch sử để đánh giá an ninh
- Hồ sơ phát hiện:Ghi nhật ký toàn diện số sê-ri, kiểu máy, tần số và dữ liệu đa chiều của máy bay không người lái
- Trực quan hóa dữ liệu:Phân tích thống kê thông qua bản đồ nhiệt và biểu đồ đường
- Hỗ trợ nhiều bản đồ:Chuyển đổi bản đồ điện tử bao gồm Gaode, Bing, Baidu và Google ngoại tuyến

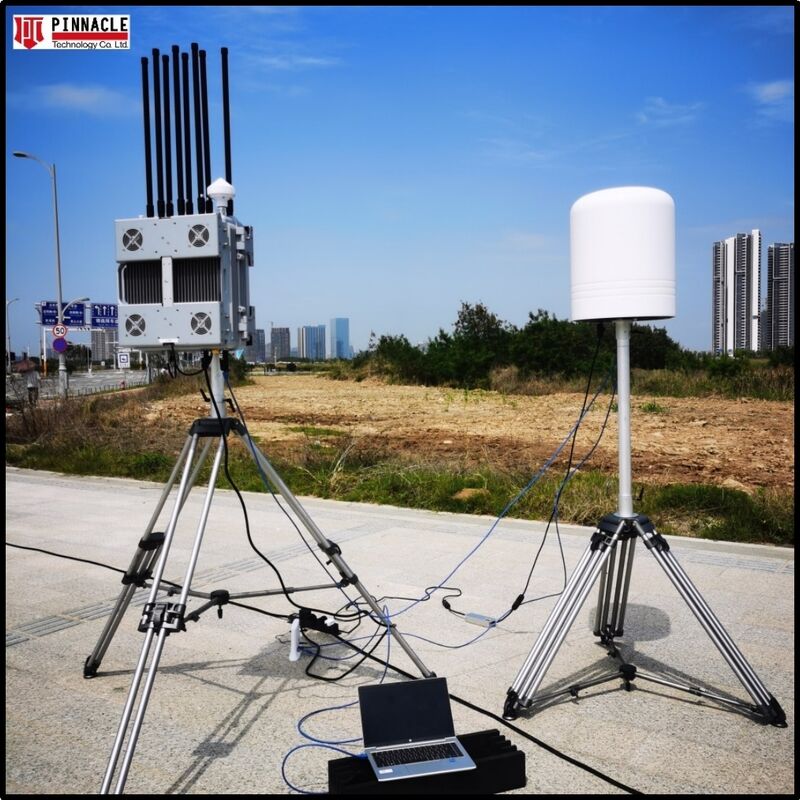

Hệ thống gây nhiễu tùy chọn
Thông số kỹ thuật gây nhiễu
| Kênh | Dải tần số | Công suất đầu ra | Độ phẳng trong băng tần |
|---|
| CH1 | 900-930 MHz | 100W | ±0,5dB |
| CH2 | 1160-1300 MHz | 100W | ±0,5dB |
| CH3 | 1550-1610 MHz | 100W | ±0,5dB |
| CH4 | 2400-2480 MHz | 100W | ±0,5dB |
| CH5 | 5150-5250 MHz | 100W | ±0,5dB |
| CH6 | 5725-5850 MHz | 100W | ±0,5dB |
| CH7 | 400-450 MHz | 100W | ±0,5dB |
| CH8 | 1400-1440 MHz | 100W | ±0,5dB |
Chi tiết hệ thống gây nhiễu
| tham số | Đặc điểm kỹ thuật |
|---|
| Kênh làm việc | 8 kênh |
| Tổng công suất đầu ra | 800W |
| Đầu vào nguồn | AC220V / AC110V / DC48V / DC24V |
| Đánh giá chống thấm nước | IP65 |
| Nhiệt độ hoạt động | -30°C đến +55°C |
| Kích thước | 500*450*235mm |
| Trọng lượng tịnh | Khoảng 35kg |
| Tùy chọn lắp đặt | Gắn tường (tiêu chuẩn), Gắn cột (tùy chọn) |
| Tính năng bảo vệ | Bảo vệ VSWR (tự động tắt khi VSWR > 5:1), Bảo vệ nhiệt độ (tự động tắt >75°C, khởi động lại ở 55°C) |
| Lịch hoạt động | Hoạt động liên tục 24/7/365 |
| Sự thi công | Vỏ kim loại với thiết kế chống phá hoại |
Hình ảnh sản phẩm
Ghi chú:Tất cả tần số làm việc có thể được tùy chỉnh theo yêu cầu hoạt động cụ thể. Hãy liên hệ với nhóm kỹ thuật của chúng tôi để có cấu hình tần số tùy chỉnh.
