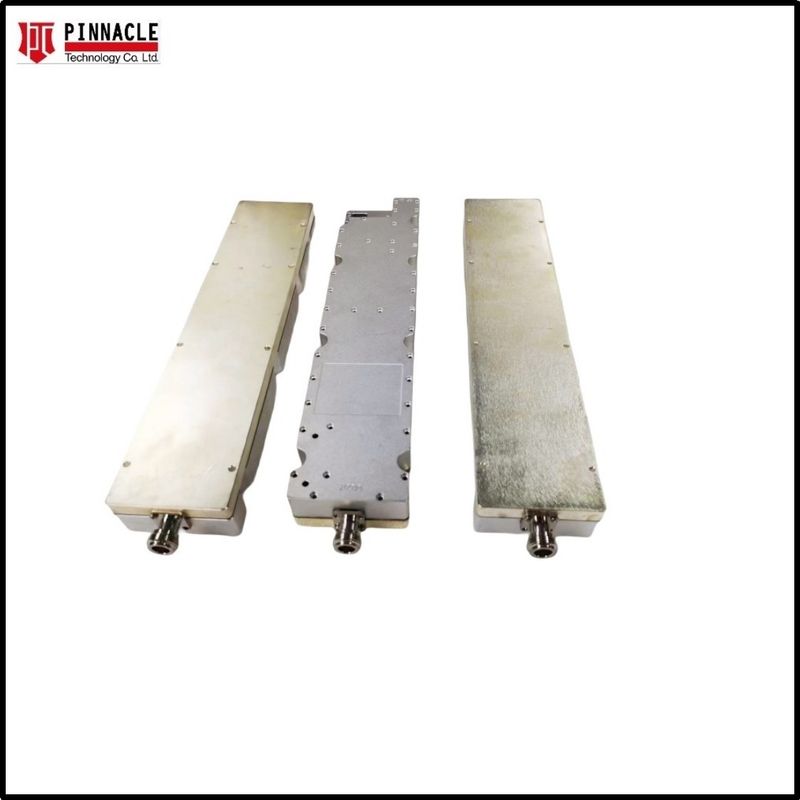

Phối hợp chất rắn 200W Phối hợp năng lượng cao 2.4G
Tên thương hiệu:
PTC
Số mô hình:
HPA2.4G-200W
Nơi xuất xứ:
Shenzhen Trung Quốc
Chứng nhận:
ISO 9000
MOQ:
1pcs
Giá:
Contact Us
Khả năng cung cấp:
500000 chiếc/năm
Điều khoản thanh toán:
T/T, Western Union, MoneyGram
Bao bì tiêu chuẩn:
hộp
Chi tiết sản phẩm
Làm nổi bật:
Mô-đun điện RF gây nhiễu máy bay không người lái
,Mô-đun điện RF 200W 2
,4 GHz
Part Number:
PTC-HPA2.4G-200W
Output Power:
200W
Class:
AB Tuyến tính GaN
Product Name:
Mô-đun tín hiệu khuếch đại RF gây nhiễu máy bay không người lái công suất cao 200W 2,4GHZ
Mô tả sản phẩm
Thông số kỹ thuật chi tiết và đặc điểm
Các thông số kỹ thuật điện
| Parameter | Thông số kỹ thuật | Chú ý |
| Phạm vi tần số hoạt động | 2.4G - 2,5 GHz | |
| Điện năng lượng | 250 Watt phút | CW |
| Điện năng @ P1dB | Loại 200 Watt | CW |
| Lợi lượng năng lượng | 53dB Min | |
| Sức mạnh tăng phẳng | 4.0 dB p-p tối đa | Năng lượng đầu vào không đổi |
| Mất lợi nhuận đầu vào / đầu ra | 10 dB Min | Đối với 50 Ohm |
| Sự tương thích giữa hai âm (IMD) | -30 dBc | 40 dBm/Tone, Δ = 1 MHz |
| Harmonics | -20 dBc | -15dBc @ 1GHz - Ở Pout định giá |
| Lừa dối | -60 dBc tối đa | Không hài hòa |
| Điện áp hoạt động | 28 VDC Nom | |
| Tiêu thụ hiện tại | 48 Amp tối đa | Ở Pout được xếp hạng |
| Bảo vệ năng lượng đầu vào tối đa | +8 dBm | < 10 giây không bị hư hỏng |
| Bảo vệ VSWR tải | 5:1 | < 1 phút ở công suất định số |
| Chuyển tốc độ vào / tắt | 5 μSec tối đa |
Đặc điểm môi trường
| Parameter | Thông số kỹ thuật | Chú ý |
| Nhiệt độ khoang hoạt động | -20 đến +65 °C | |
| Nhiệt độ lưu trữ | -40 đến +85 °C | |
| Độ ẩm tương đối | 5 đến 95% | Không ngưng tụ |
Các đặc điểm kỹ thuật cơ khí
| Parameter | Thông số kỹ thuật | Chú ý |
| Kích thước | 300 x 400 x 60 mm | Không bao gồm các đầu nối |
| Trọng lượng | 8.1 Kg. | |
| Bộ kết nối RF In/Out | Đàn bà SMA / loại N | |
| DC Power / Interface Connector | D-Sub 9 pin lai | 9W4 |
| Làm mát | Máy lọc nhiệt bên ngoài | Cần không khí ép |
Các đặc điểm
Thiết kế tuyến tính GaN lớp AB
băng thông siêu rộng ngay lập tức
Thích hợp cho tất cả các tiêu chuẩn điều chế kênh đơn
Hình dạng nhỏ & trọng lượng nhẹ
Các mạch bảo vệ tích hợp
Độ tin cậy và độ bền cao
