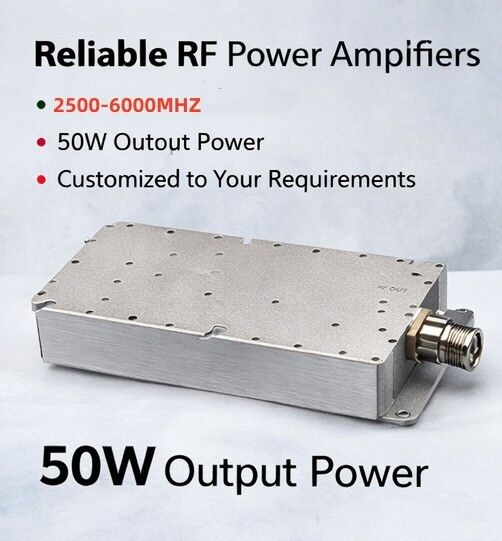

Ultra Wideband RF Power Amplifier Module 2500 đến 6000MHz 50W Output Power thích hợp cho ứng dụng hệ thống vệ tinh và radar 5G WiFi 6
Tên thương hiệu:
PTC
Số mô hình:
PTC-A2560-50W
Nơi xuất xứ:
THÂM QUYẾN TRUNG QUỐC
Chứng nhận:
QS,CE
MOQ:
1 cái
Giá:
Neg
Khả năng cung cấp:
50000/M
Thời gian giao hàng:
3-30 ngày
Điều khoản thanh toán:
Công Đoàn Phương Tây, T/T, L/C, D/A, D/P
Bao bì tiêu chuẩn:
đóng gói thùng carton
Chi tiết sản phẩm
Làm nổi bật:
Mô-đun khuếch đại công suất RF siêu băng tần rộng
,Bộ khuếch đại công suất RF 50W cho 5G
,Bộ khuếch đại RF vệ tinh WiFi 6
Mô tả sản phẩm
Thông số kỹ thuật chi tiết và đặc điểm

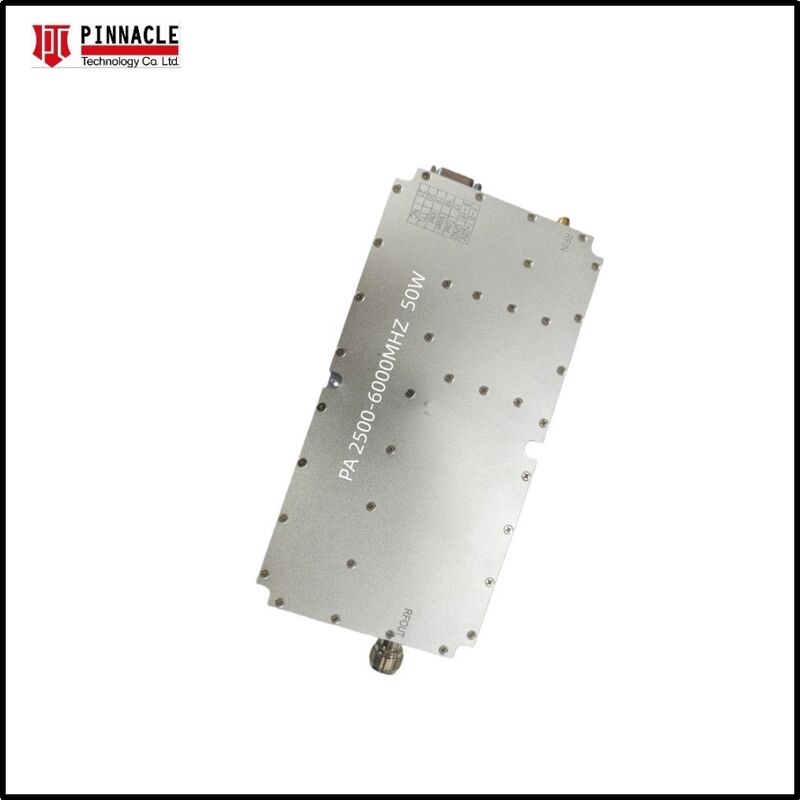

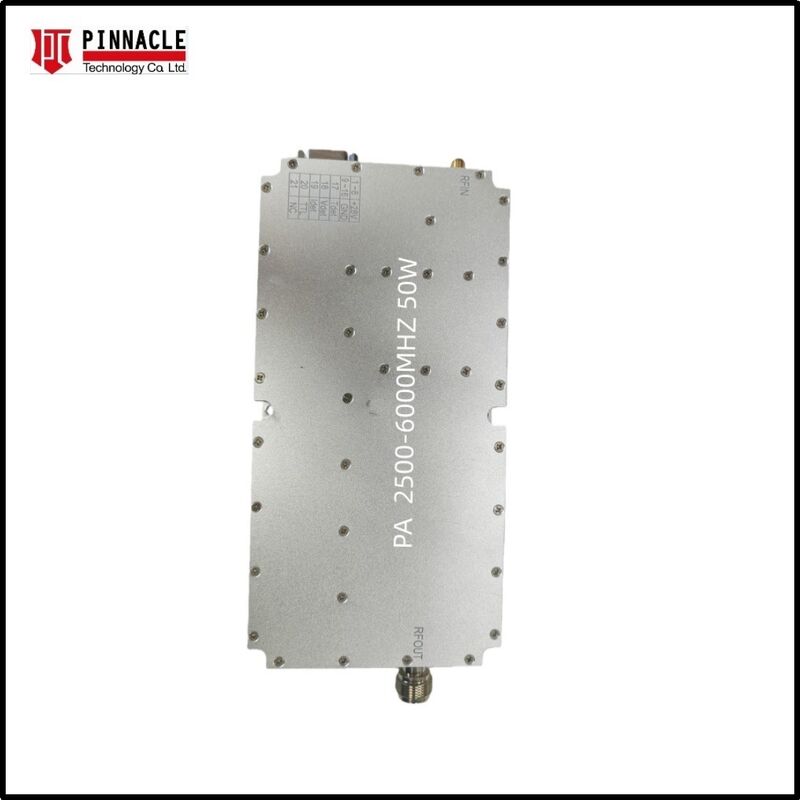

Mô-đun khuếch đại điện RF băng thông rộng siêu 2500 đến 6000MHz 50W Điện lượng đầu ra
Mô-đun RF 2500-6000MHz này là mô-đun khuếch đại công suất 50W được thiết kế cho các ứng dụng hệ thống radar, vệ tinh và hệ thống 5G. Mô-đun hoạt động mà không cần nguồn tín hiệu bên ngoài.
Các đặc điểm chính
- Hiệu suất băng thông siêu rộng:Bảo hiểm liền mạch từ 400MHz đến 3000MHz, loại bỏ sự cần thiết của nhiều bộ khuếch đại băng tần hẹp
- Công nghệ GaN tiên tiến:Sử dụng các thiết bị Gallium Nitride trên Silicon Carbide (GaN-on-SiC) hiệu quả cao để tăng mật độ năng lượng và quản lý nhiệt
- Bảo vệ tích hợp:Bao gồm mạch tích hợp để bảo vệ nhiệt độ quá cao và bảo vệ VSWR (Tỷ lệ sóng cố định điện áp) để ngăn ngừa thiệt hại do phản xạ tín hiệu
- Khép và chắc chắn:Nằm trong một khung thép kim loại nhôm được chế biến chính xác, được thiết kế để chịu đựng môi trường công nghiệp khắc nghiệt và tất cả các môi trường tương đối
- Có thể tùy chỉnh:Phạm vi tần số và đầu ra có thể được tùy chỉnh theo yêu cầu
Ứng dụng
- Các biện pháp đối phó điện tử (ECM):Lý tưởng cho các hệ thống nhiễu tín hiệu và nhiễu phổ rộng
- Kiểm tra & đo:Một nguồn điện đáng tin cậy cấp phòng thí nghiệm để thử nghiệm EMC và đo lường ăng-ten
- Hệ thống truyền thông:Bộ tăng cường năng lượng cao cho các trạm mặt đất 5G, Wi-Fi 6 và vệ tinh
- Hệ thống radar:Các ứng dụng xung và CW (Continue Wave) cho phát hiện radar hiện đại
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Phạm vi tần số | 2500-6000MHz |
| Năng lượng đầu ra (P_sat) | ≥50W |
| Lợi ích | ≥50dB |
| Tăng độ phẳng trong dải | ≤ 5,0dB |
| Lưu lượng điện | ≤ 5,5A |
| Bộ kết nối | SMA-Nữ |
| Điện và giao diện điều khiển | DB7W2 |
| Nguồn cung cấp điện VCC và điện áp tối đa | +28V, +32V |
| Cấu trúc | 180 × 90 × 25mm (Không bao gồm các đầu nối) |
| Trọng lượng ròng | 1kg |
| Sợi cung cấp điện | Đỏ + Đen + Động dây |
| Nhiệt độ hoạt động | -40°C đến +55°C |
Bạn cũng có thể thích
Máy khuếch đại RF công suất cao 800W 1200-1400MHz với thiết kế gắn rack cho ứng dụng công nghiệp
800W High Power 1200-1400MHz RF Power Amplifier Product Overview The 1200-1400MHz 800W High Power RF Power Amplifier is engineered for demanding RF transmission systems requiring exceptional output power, stability, and continuous-duty performance. Built with advanced LDMOS power devices and an ...
Mô-đun bộ khuếch đại công suất cao 8–10 GHz 50W
8–10 GHz 50W High Power Amplifier Module High-Efficiency RF Power Amplifier for X-Band Applications The 8-10 GHz 50W Power Amplifier Module is a high-performance X-band RF amplifier designed for demanding wireless communication, radar, electronic warfare, instrumentation, and defense applications. ...
400-3000MHZ băng thông rộng băng thông rộng 50W RF Power Amplifier Module
400-3000MHz Broadband Wide Band 50W RF Power Amplifier Module This 400-3000MHz RF Module 50W Power Amplifier is a no signal source power amplifier module delivering 50W output power. Available in multiple frequency ranges including 400-3000MHz, 2500-6000MHz, and 6000-8000MHz RF PA configurations. ...

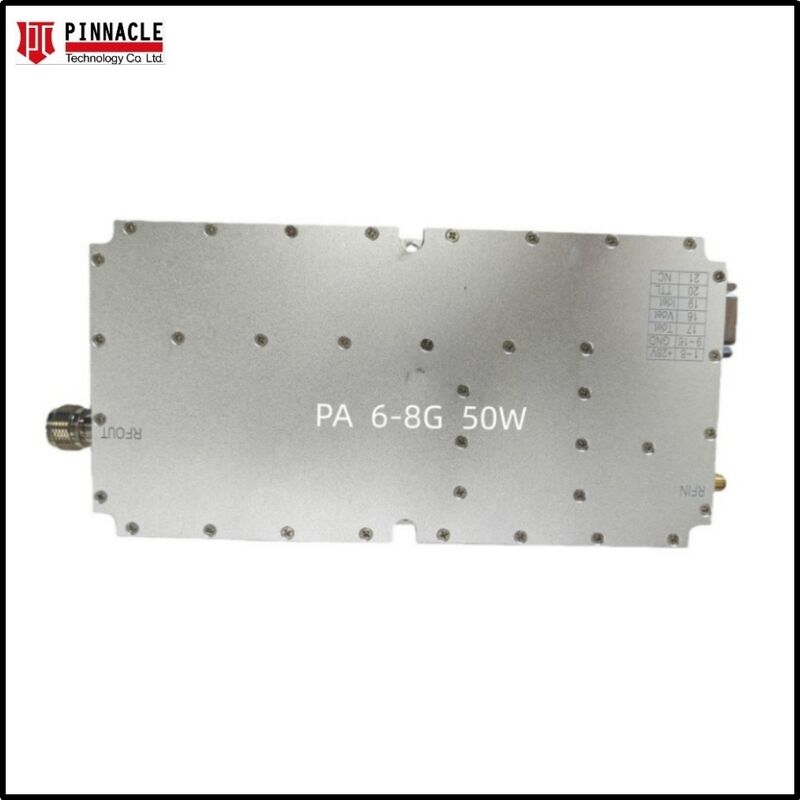

Mô-đun khuếch đại điện RF với 50 Watt bao gồm 6 đến 8GMHz để truyền thông và đo hiệu ứng nhiễu tín hiệu
