400-3000MHZ băng thông rộng băng thông rộng 50W RF Power Amplifier Module
Tên thương hiệu:
PTC
Số mô hình:
PTC-A4030-50W
Nơi xuất xứ:
THÂM QUYẾN TRUNG QUỐC
Chứng nhận:
QS,CE
MOQ:
1 cái
Giá:
Neg
Khả năng cung cấp:
50000/M
Thời gian giao hàng:
3-30 ngày
Điều khoản thanh toán:
Công Đoàn Phương Tây, T/T, L/C, D/A, D/P
Bao bì tiêu chuẩn:
đóng gói thùng carton
Chi tiết sản phẩm
Làm nổi bật:
Mô-đun khuếch đại công suất RF 400-3000MHz
,Bộ khuếch đại RF băng thông rộng 50W
,Mô-đun khuếch đại công suất băng rộng
Mô tả sản phẩm
Thông số kỹ thuật chi tiết và đặc điểm
400-3000MHz băng thông rộng băng thông rộng 50W RF Power Amplifier Module

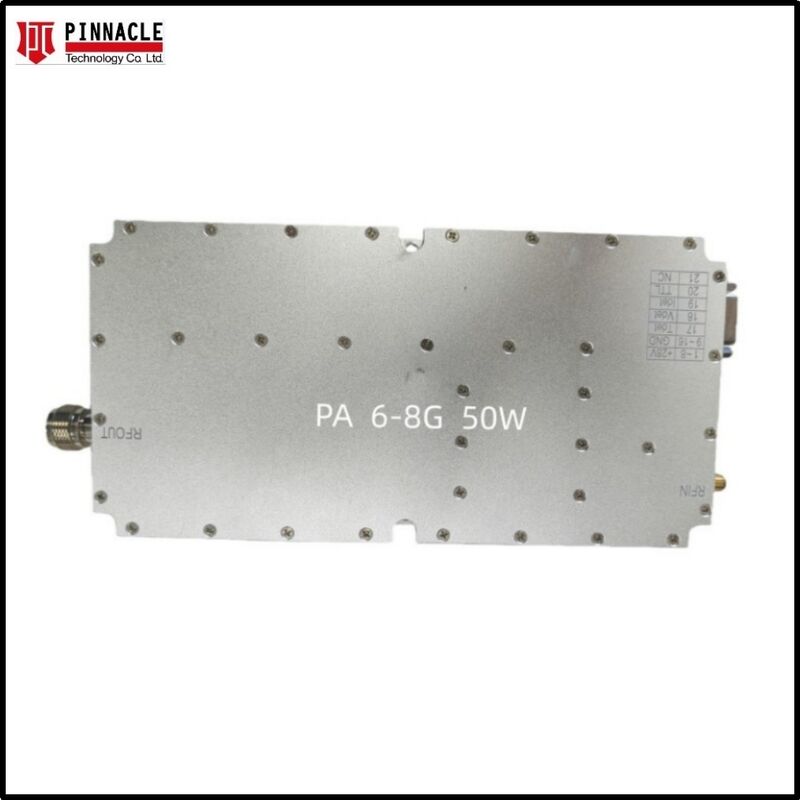

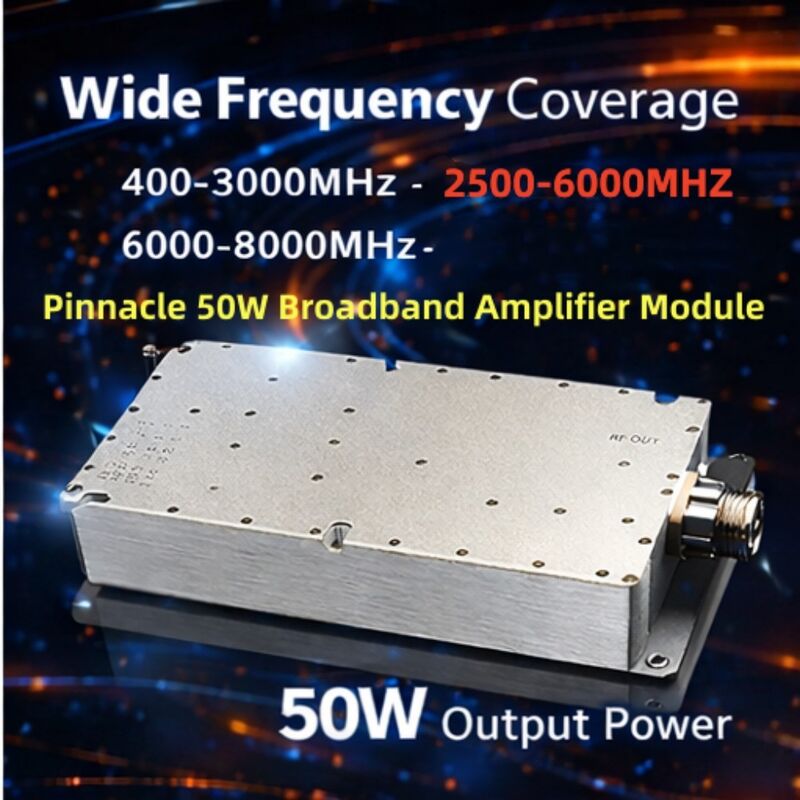

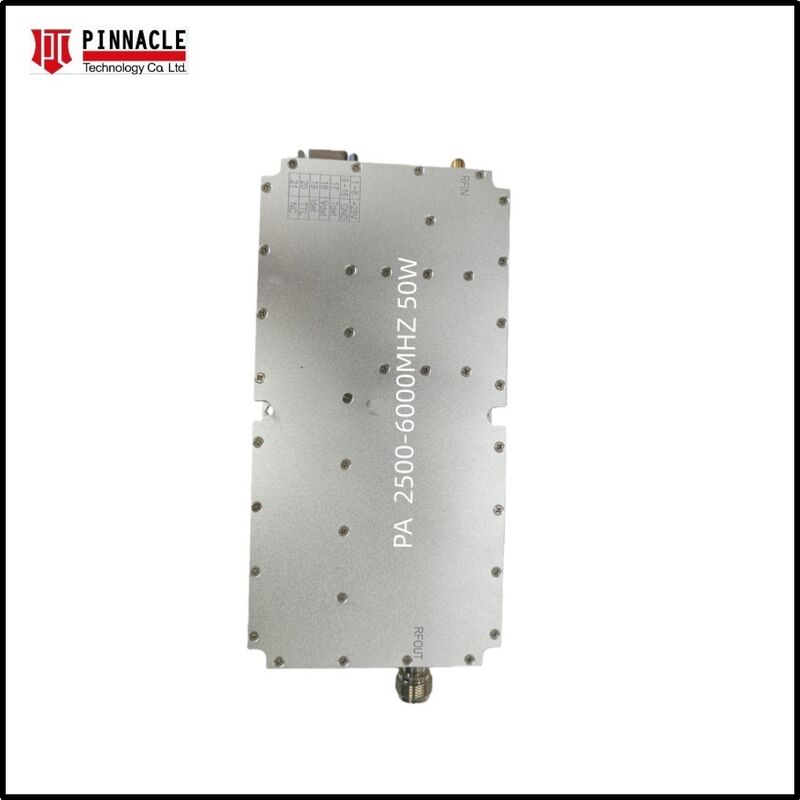

Bộ khuếch đại năng lượng RF 400-3000MHz 50W này là một bộ khuếch đại năng lượng nguồn tín hiệu không cung cấp năng lượng đầu ra 50W. Có sẵn trong nhiều dải tần số bao gồm 400-3000MHz, 2500-6000MHz,và cấu hình RF PA 6000-8000MHz.
Các đặc điểm chính
Hiệu suất băng thông siêu rộng
Bảo hiểm liền mạch từ 400MHz đến 3000MHz, loại bỏ sự cần thiết của nhiều bộ khuếch đại băng tần hẹp.
Công nghệ GaN tiên tiến
Sử dụng các thiết bị Gallium Nitride trên Silicon Carbide (GaN-on-SiC) hiệu quả cao để tăng mật độ năng lượng và quản lý nhiệt.
Bảo vệ tích hợp
Bao gồm mạch tích hợp để bảo vệ nhiệt độ quá cao và bảo vệ VSWR (Tỷ lệ sóng cố định điện áp) để ngăn ngừa thiệt hại do phản xạ tín hiệu.
Thiết kế nhỏ gọn và chắc chắn
Nằm trong khung hợp kim nhôm được chế biến chính xác, được thiết kế để chịu được môi trường công nghiệp và tương đối khắc nghiệt.
Tùy chọn tùy chỉnh
Phạm vi tần số và công suất đầu ra có thể được tùy chỉnh theo yêu cầu cụ thể.
Ứng dụng
- Các biện pháp đối phó điện tử (ECM): Lý tưởng cho các hệ thống nhiễu tín hiệu và nhiễu phổ rộng
- Thử nghiệm và đo lường: Một nguồn điện đáng tin cậy cấp phòng thí nghiệm để thử nghiệm EMC và đo lường ăng-ten
- Hệ thống thông tin liên lạc: Bộ tăng cường năng lượng cao cho 5G, Wi-Fi 6 và các trạm mặt đất vệ tinh
- Hệ thống radar: Các ứng dụng xung và CW (Continue Wave) cho phát hiện radar hiện đại
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Phạm vi tần số | 400-3000MHz |
| Năng lượng đầu ra (P_sat) | ≥50W |
| Lợi ích | ≥50dB |
| Tăng độ phẳng trong dải | ≤ 5,0dB |
| Lưu lượng điện | ≤ 5,5A |
| Bộ kết nối | SMA-Nữ |
| Điện và giao diện điều khiển | DB7W2 |
| Nguồn cung cấp điện VCC và điện áp tối đa | +28V, +32V |
| Cấu trúc | 180 × 90 × 25mm (Không bao gồm các đầu nối) |
| Trọng lượng ròng | 1kg |
| Sợi cung cấp điện | Đỏ + Đen + Động dây |
| Nhiệt độ hoạt động | -40°C đến +55°C |
