Mô-đun khuếch đại điện RF gắn trên giá đỡ 5.6G-6G ISO9000 được chứng nhận
Tên thương hiệu:
PTC
Số mô hình:
HPA200W
Nơi xuất xứ:
Shenzhen Trung Quốc
Chứng nhận:
ISO 9000
MOQ:
1 bộ
Giá:
Contact Us
Khả năng cung cấp:
500000
Thời gian giao hàng:
10-20 ngày
Điều khoản thanh toán:
T/T, Western Union
Bao bì tiêu chuẩn:
hộp
Chi tiết sản phẩm
Làm nổi bật:
Rack Mô-đun khuếch đại điện RF gắn trên
,Mô-đun khuếch đại công suất rf ISO9000
,Mô-đun khuếch đại RF được gắn trên kệ
Model NO.:
PTC-HPA200W
Frequencies:
5,6-6GHz
Output Power:
200W
Dimension:
620 x 480 x 53mm
Class:
AB tuyến tính
Rack Size:
Giá đỡ tiêu chuẩn 19' & Chiều cao 6U
Mô tả sản phẩm
Thông số kỹ thuật chi tiết và đặc điểm

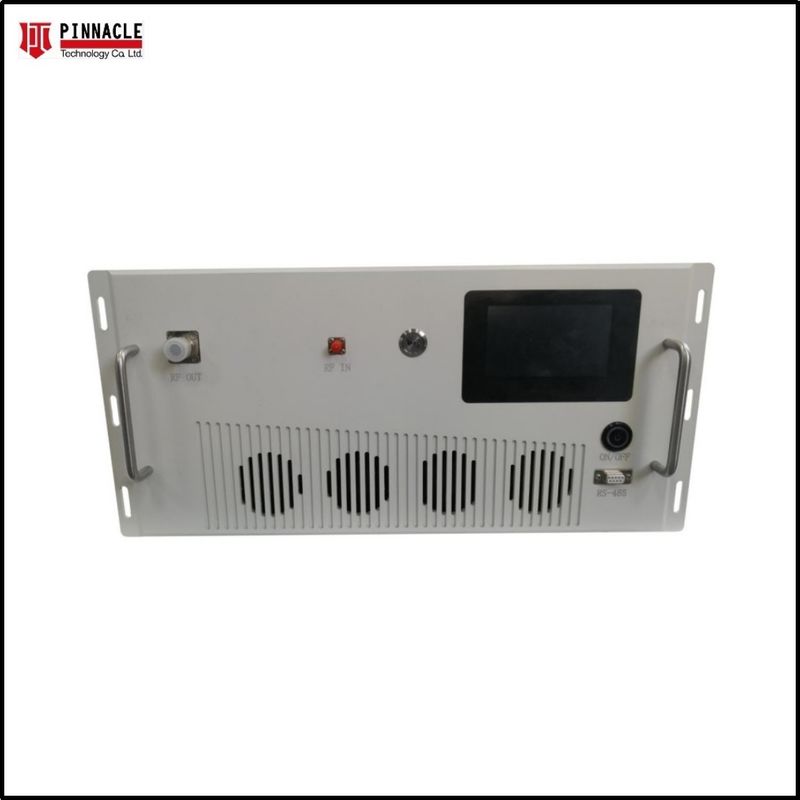

19 "Standard Rack Mounted 5.6g-6g High Power 200W RF Power Amplifier Module
PTC-HPA200W là một Solid State High Power Amplifier, chúng tôi tùy chỉnh tất cả các bộ khuếch đại theo yêu cầu của mỗi khách hàng, mô hình này với băng thông siêu rộng và đầu ra công suất cao cho tùy chọn.Mô hình này được thiết kế với19'Standard Rack & 6U Height.
Các thông số kỹ thuật điện:50, 25°C
| Parameter | Thông số kỹ thuật | Chú ý | |||||
| Phạm vi tần số hoạt động | 5700-5800 MHz | ||||||
| Lượng năng lượng ra @ bão hòa | 300 Watt Type | CW | |||||
| Điện năng @ P1dB | 200 Watt Min | ||||||
| Lợi lượng năng lượng | 54 dB Min | Pin=0dBm cho hoạt động bình thường | |||||
| Sức mạnh tăng phẳng | 1.5-2dB p-p tối đa | Năng lượng đầu vào không đổi | |||||
| Đặc điểm xung | Chiều rộng | Nhiệm vụ | PRF | ||||
| 100 nS | |||||||
| Mất đầu vào trở lại | -10 dB tối đa | Đối với 50 Ohm | |||||
| Sự tương thích giữa hai âm (IMD) | -30 dBc | 44dBm/Tone, = 1MHz | |||||
| Con số tiếng ồn | < 20 dB | ||||||
| Harmonics | <-25dBc Typ | Ở công suất đầu ra định số | |||||
| Lừa dối | -60 dBc tối đa | Không hài hòa | |||||
| Điện áp hoạt động | 100V-AC | ||||||
| Tiêu thụ năng lượng | 1500 Watt tối đa | Ở Pout được xếp hạng | |||||
| Bảo vệ công suất đầu vào | +20dBm tối đa | < 10 giây không bị hư hỏng | |||||
| Bảo vệ VSWR tải | 5: 1 tối đa | < 1 phút ở Pout định số | |||||
Đặc điểm môi trường |
|||||||
| Parameter | Thông số kỹ thuật | Chú ý | |||||
| Nhiệt độ môi trường hoạt động | - 20đến +55°C | ||||||
| Nhiệt độ lưu trữ | -40 đến +85 °C | ||||||
| Độ ẩm tương đối | 5 đến 95% | Không ngưng tụ | |||||
Các đặc điểm kỹ thuật cơ khí |
|||||||
| Parameter | Thông số kỹ thuật | Chú ý | |||||
| Kích thước W x H x D | 620×480×530mm | 5U - Không bao gồm tay cầm | |||||
| Trọng lượng | 25 kg | ||||||
| Kết nối RF vào / ra | Phụ nữ loại N | Bảng phía trước hoặc phía sau | |||||
| AC Power / Interface | IEC 60320-C14 / 9-Pin D-Sub | Hoặc tương đương | |||||
| Làm mát | Xây dựng trong Fan làm mát | Tốc độ biến đổi | |||||
| Không cần: Digital Monitor & Control: | Ethernet RJ-45 TCP/IP, RS422/485, USB | Tùy chọn | |||||
| FWD, REV, VSWR, GAIN, ALC, V & I, TEMP | Giao diện GPIB tùy chọn | Ứng dụng Bluetooth từ xa | |||||
Thiết kế tuyến tính GaN lớp A/AB
Hệ thống gắn trên kệ
băng thông rộng ngay lập tức
Thích hợp cho các ứng dụng EMI/RFI băng thông rộng, Lab, Comm và EW
Thích hợp cho xung và tất cả các tiêu chuẩn điều chế kênh đơn
Các mạch bảo vệ tích hợp
Độ tin cậy và độ bền cao cho các ứng dụng di động
Hệ thống điều khiển hỗ trợ Ethernet Phần mềm điều khiển từ xa
Màn hình cảm ứng
1. PA: hiện tại RF Output Power hiển thị;
2- Được rồi.Đặt và hiển thị giá trị suy giảm hiện tại
(0-30d)Bphạm vi);
3VSW:Hiển thị sóng đứng đầu ra hiện tại
các thông số củamô-đun;
4VSWR:Tình trạng sóng đứng;
5. Tmp:Tình trạng nhiệt độ hệ thống;
6. OP: RF Output Power Status;
7. RF Output Control Switch: Nhấn nút để bật công tắc và công tắc thay đổi màu xanh, thay đổi màu trắng sau khi nhấn lại để tắt công tắc;
8. Temp: hiển thị nhiệt độ hệ thống hiện tại;
2- Được rồi.Đặt và hiển thị giá trị suy giảm hiện tại
(0-30d)Bphạm vi);
3VSW:Hiển thị sóng đứng đầu ra hiện tại
các thông số củamô-đun;
4VSWR:Tình trạng sóng đứng;
5. Tmp:Tình trạng nhiệt độ hệ thống;
6. OP: RF Output Power Status;
7. RF Output Control Switch: Nhấn nút để bật công tắc và công tắc thay đổi màu xanh, thay đổi màu trắng sau khi nhấn lại để tắt công tắc;
8. Temp: hiển thị nhiệt độ hệ thống hiện tại;
Giao diện đầu vào giá trị ATT
Nhấp vào [ATT] để hiển thị giao diện ở trên sau đó nhập giá trị của ATT từ 0 đến 30 sau đó nhấp vào [chứng nhận].
