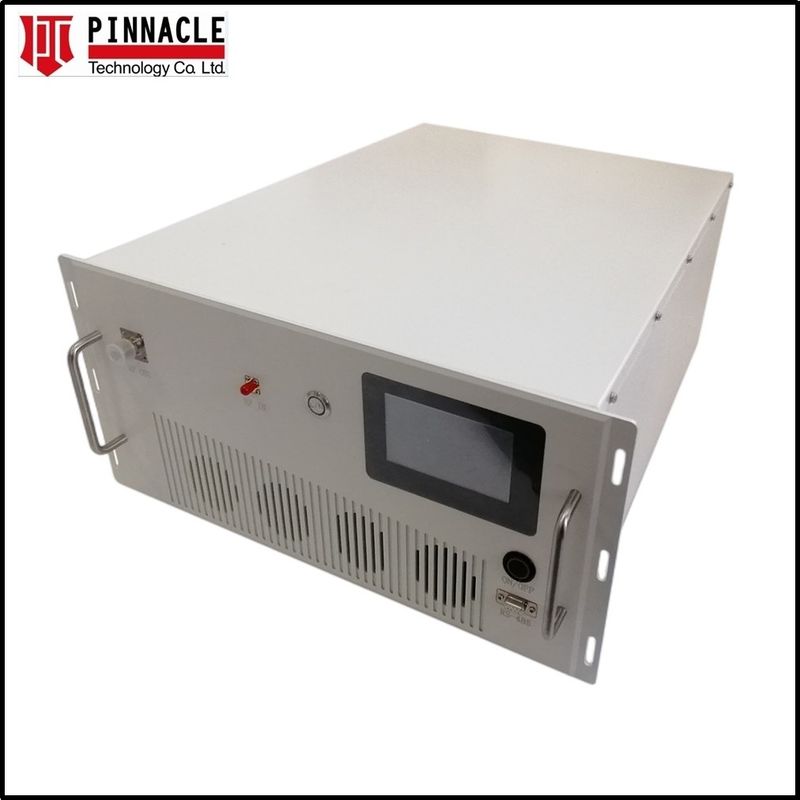

Phòng chống máy bay không người lái PA RF Power Amplifier Module Signal Jammer Module 200W

Chi tiết sản phẩm

Tên sản phẩm:

Bộ khuếch đại RF PA/RF Drone công suất cao 1000-2000MHz với công suất 200W có tủ

Số phần:

PTC-HPA-200W

THÔNG SỐ:

Ưu điểm của sản phẩm, Thiết kế GaN tuyến tính Class A/AB, Hệ thống gắn trên giá, Băng thông rộng tức

Làm nổi bật:

Mô-đun khuếch đại năng lượng RF của máy bay không người lái

Mô-đun khuếch đại công suất rf 200W

Mô-đun nhiễu tín hiệu chống máy bay không người lái

Điều khoản thanh toán và vận chuyển

Sản phẩm liên quan

10W Bluetooth Signal Jammer UHF Power Amplifier Module 5800MHz

Nhận được giá tốt nhất

Mô-đun khuếch đại điện RF gắn trên giá đỡ 5.6G-6G ISO9000 được chứng nhận

Nhận được giá tốt nhất

Phòng chống máy bay không người lái PA RF Power Amplifier Module Signal Jammer Module 200W

Nhận được giá tốt nhất

Anti Uas RF Wifi Signal VHF Power Amplifier Module 30W Tùy chỉnh

Nhận được giá tốt nhất

Liên hệ với chúng tôi

86-755-86239323

Liên hệ ngay bây giờ

Mô tả sản phẩm

Chi tiết sản phẩm:

Các thông số sản phẩm:

Các thông số kỹ thuật điện

Parameter	Thông số kỹ thuật	Chú ý
Phạm vi tần số hoạt động	1.0 - 2,0 GHz
Điện năng lượng	120 Watt Min	CW
Điện năng @ P1dB	100Watt Typ	CW
Lợi lượng năng lượng	50dB Min
Sức mạnh tăng phẳng	4.0 dB p-p tối đa	Năng lượng đầu vào không đổi
Mất lợi nhuận đầu vào / đầu ra	10 dB Min	Đối với 50 Ohm
Sự tương thích giữa hai âm (IMD)	-30 dBc	40 dBm/Tone, Δ = 1 MHz
Harmonics	-20 dBc	-15dBc @ 1GHz - Ở Pout định giá
Lừa dối	-60 dBc tối đa	Không hài hòa
Điện áp hoạt động	28 VDC Nom
Tiêu thụ hiện tại	28 Amp tối đa	Ở Pout được xếp hạng
Bảo vệ năng lượng đầu vào tối đa	+8 dBm	< 10 giây không bị hư hỏng
Bảo vệ VSWR tải	5:1	< 1 phút ở công suất định số
Chuyển tốc độ vào / tắt	5 μSec tối đa

Đặc điểm môi trường

Parameter	Thông số kỹ thuật	Chú ý
Nhiệt độ khoang hoạt động	-20 đến +65 °C
Nhiệt độ lưu trữ	-40 đến +85 °C
Độ ẩm tương đối	5 đến 95%	Không ngưng tụ

Các đặc điểm kỹ thuật cơ khí

Parameter	Thông số kỹ thuật	Chú ý
Kích thước	300 x 400 x 60 mm	Không bao gồm các đầu nối
Trọng lượng	8.1 Kg.
Bộ kết nối RF In/Out	Đàn bà SMA / loại N
DC Power / Interface Connector	D-Sub 9 pin lai	9W4
Làm mát	Máy lọc nhiệt bên ngoài	Cần không khí ép

D-SUB CONNECTOR PIN

Đinh	Chức năng	Mô tả
1	FWD	Tùy chọn 101 - Khám phá công suất phía trước
2	VVA	Tùy chọn 103 - Máy giảm áp biến động
3	Cảm biến điện	Tôi..._D@20mV/100mA Typ
4	Bộ cảm biến thời gian	V_T@10mV/°C + 500mV Typ
5	Bỏ đi	TTL
A1, A2	VDD	28VDC
A3, A4	GND	Đất
